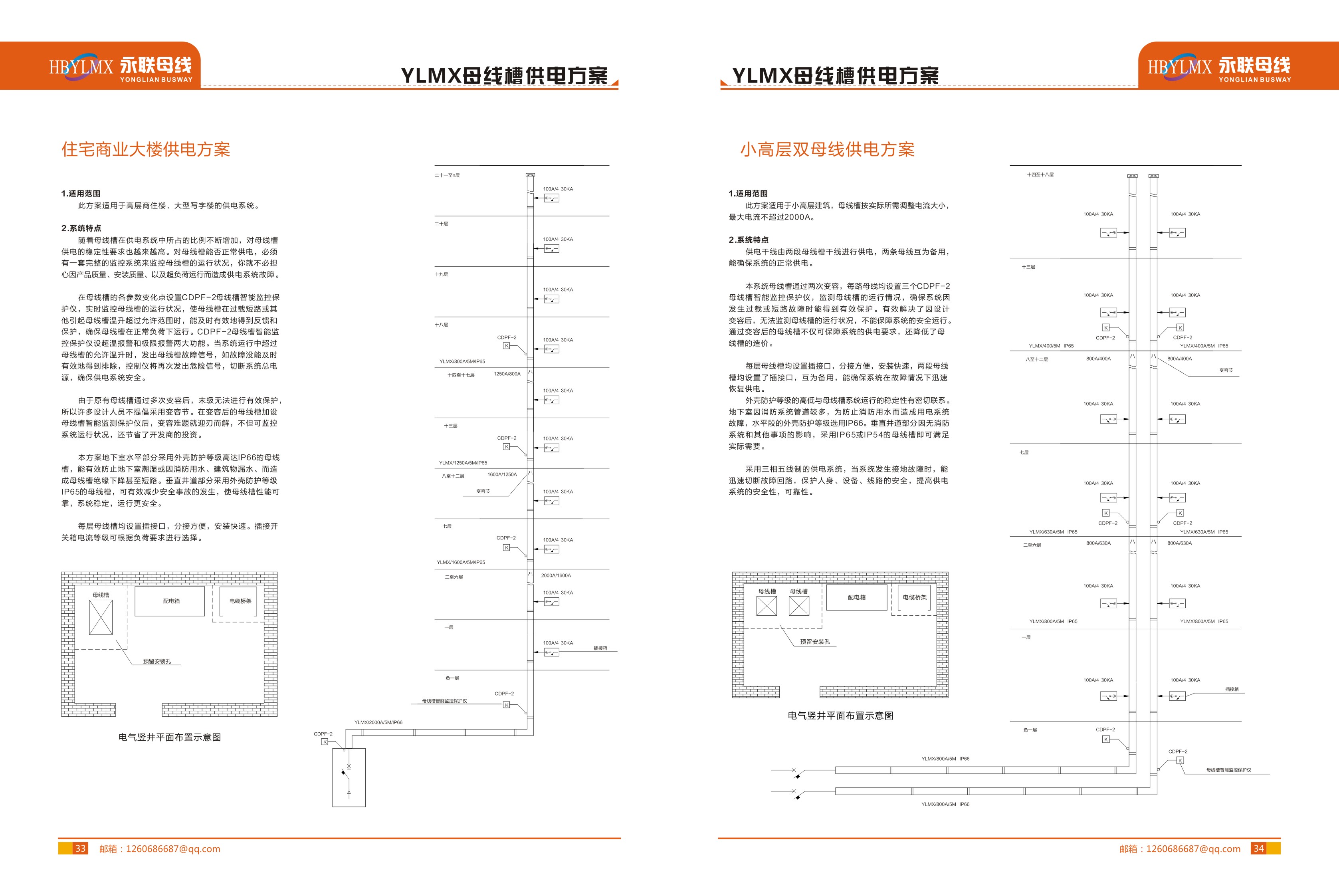

住宅商業大樓供電方案
1.適用范圍
此方案適用于高層商住樓、大型寫字樓的供電系統。
2.系統特點
隨著母線槽在供電系統中所占的比例不斷増加，對母線槽 供電的穩定性要求也越來越高。對母線槽能否正常供電，必須 有一套完整的監控系統來監控母線槽的運行狀況，你就不必?fù)?dān) 心因產品質量、安裝質量、以及超負荷運行而造成供電系統故障。
在母線槽的各參數變化點設置YLPF-2母線槽智能監控保 護儀，實時監控母線槽的運行狀況，使母線槽在過載短路或其 他引起母線槽溫升超過允許范圍時，能及時有效地得到反饋和 保護，確保母線槽在正常負荷下運行。YLPF-2母線槽智能監 控保護儀設超溫報警和極限報警兩大功能。當系統運行中超過 母線槽的允許溫升時，發出母線槽故障信號，如故障沒能及時 有效地得到排除，控制儀將再次發出危險信號，切斷系統總電 源，確保供電系統安全，
由于原有母線槽通過多次變?nèi)莺?，末級無法進行有效保護, 所以許多設計人員不提倡采用變?nèi)莨?jié)。在變?nèi)莺蟮哪妇€槽加設 母線槽智能監測保護儀后，變?nèi)蓦y題就迎刃而解，不但可監控 系統運行狀況，還節省了開發商的投資。
本方案地下室水平部分采用外殼防護等級高達IP66的母線 槽，能有效防止地下室潮濕或因消防用水、建筑物漏水、而造 成母線槽絕緣下降甚至短路。垂直井道部分采用外殼防護等級 IP65的母線槽，可有效減少安全事故的發生，使母線槽性能可 靠，系統穩定，運行更安全。
每層母線槽均設置插接口，分接方便，安裝快速。插接開 關箱電流等級可根據負荷要求進行選擇。
小高層雙母線供電方案
1.適用范圍
此方案適用于小高層建筑，母線槽按實際所需調整電流大小， ******電流不超過2000A。
2.系統特點
供電干線由兩段母線槽干線進行供電，兩條母線互為備用， 能確保系統的正常供電，
本系統母線槽通過兩次變?nèi)?，每路母線均設置三個CDPF-2 母線槽智能監控保護儀，監測母線槽的運行情況，確保系統因 發生過載或短路故障時能得到有效保護。有效解決了因設計 變?nèi)莺螅瑹o法監測母線槽的運行狀況，不能保障系統的安全運行。 通過變?nèi)莺蟮哪妇€槽不僅可保障系統的供電要求，還降低了母 線槽的造價。
每層母線槽均設置插接口，分接方便，安裝快速，兩段母線 槽均設置了插接口，互為備用，能確保系統在故障情況下迅速 恢復供電。
外殼防護等級的高低與母線槽系統運行的穩定性有密切聯系。 地下室因消防系統管道較多，為防止消防用水而造成用電系統 故障，水平段的外殼防護等級選用IP66。垂直井道部分因無消防 系統和其他事項的影響，采用IP65或IP54的母線槽即可滿足 實際需要。
采用三相五線制的供電系統，當系統發生接地故障時，能 迅速切斷故障回路，保護人身、設備、線路的安全，提高供電 系統的安全性，可靠性。
