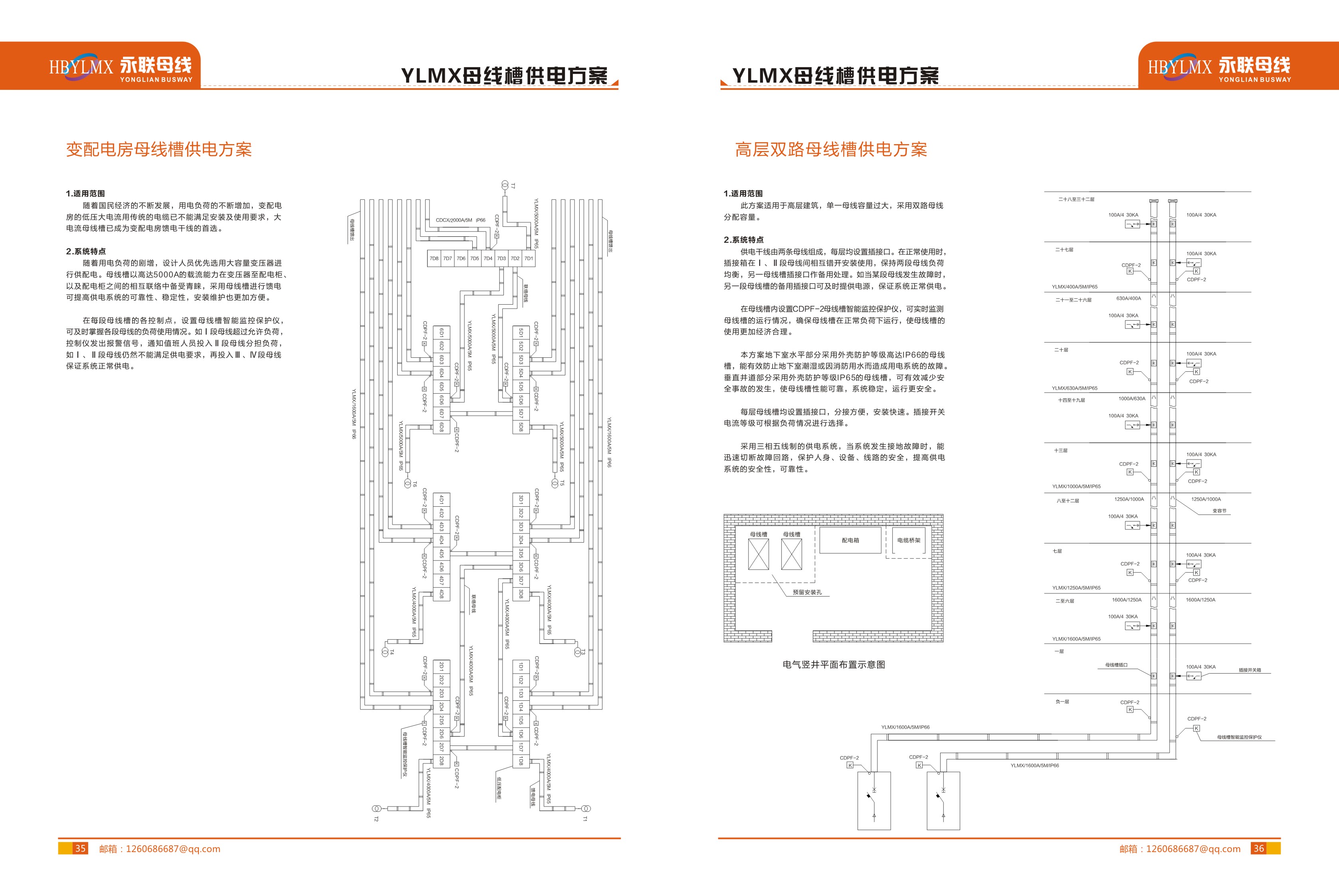

變配電房母線槽供電方案
1.適用范圍
隨著國民經濟的不斷發展，用電負荷的不斷增加，變配電 房的低壓大電流用傳統的電纜已不能滿足安裝及使用要求，大 電流母線槽已成為變配電房饋電干線的******。
2.系統特點
隨著用電負荷的劇増，設計人員優先選用大容量變壓器進 行供配電。母線槽以高達5000A的載流能力在變壓器至配電柜、 以及配電柜之間的相互聯絡中備受青睞，采用母線槽進行饋電 可提高供電系統的可靠性、穩定性，安裝維護也更加方便。
在每段母線槽的各控制點，設置母線槽智能監控保護儀， 可及時掌握各段母線的負荷使用情況。如I段母線超過允許負荷， 控制儀發出報螯信號，通知值班人員投入丨丨段母線分擔負荷， 如丨、II段母線仍然不能滿足供電要求，再投入III、IV段母線 保證系統正常供電。
髙層雙路母線槽供電方案
1.適用范圍
此方案適用于高層建筑，單一母線容量過大，采用雙路母線 分配容量。
2.系統特點
供電干線由兩條母線組成，每層均設置插接口。在正常使用時， 插接箱在丨、II段母線間相互錯開安裝使用，保持兩段母線負荷 均衡，另一母線槽插接口作備用處理。如當某段母線發生故障時， 另一段母線槽的備用插接口可及時提供電源，保證系統正常供電。
在母線槽內設置YLPF-2母線槽智能監控保護儀，可實時監測 母線槽的運行情況，確保母線槽在正常負荷下運行，使母線槽的 使用更加經濟合理。
本方案地下室水平部分采用外殼防護等級高達IP66的母線 槽，能有效防止地下室潮濕或因消防用水而造成用電系統的故障。 垂直井道部分采用外殼防護等級IP65的母線槽，可有效減少安 全事故的發生，使母線槽性能可靠，系統穩定，運行更安全。
每層母線槽均設置插接口，分接方便，安裝快速。插接開關 電流等級可根據負荷情況進行選擇。
采用三相五線制的供電系統，當系統發生接地故障時，能 迅速切斷故障回路，保護人身、設備、線路的安全，提高供電 系統的安全性，可靠性^
