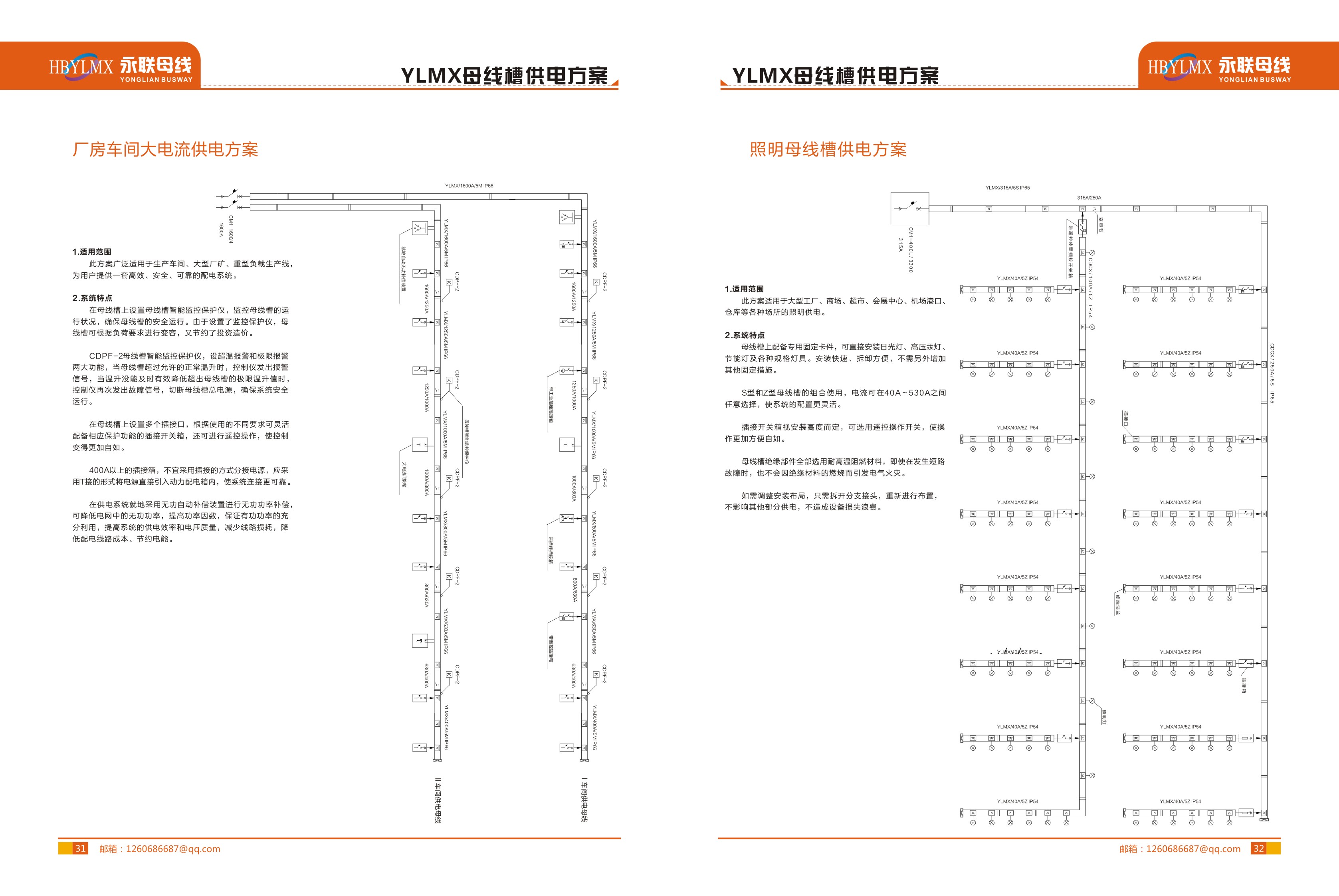

廠房車間大電流供電方案
1.適用范圍
此方案廣泛適用于生產車間、大型廠礦、重型負載生產線， 為用戶提供一套高效、安全、可靠的配電系統。
2.系統特點
在母線槽上設置母線槽智能監控保護儀，監控母線槽的運 行狀況，確保母線槽的安全運行。由于設置了監控保護儀，母 線槽可根據負荷要求進行變?nèi)?，又?jié)約了投資造價。
YLPF-2母線槽智能監控保護儀，設超溫報警和極限報警 兩大功能，當母線槽超過允許的正常溫升時，控制儀發出報警 信號，當溫升沒能及時有效降低超出母線槽的極限溫升值時， 控制儀再次發出故障信號，切斷母線槽總電源，確保系統安全 運行。
在母線槽上設置多個插接口，根據使用的不同要求可靈活 配備相應保護功能的插接開關箱，還可進行遙控操作，使控制 變得更加自如。
400A以上的插接箱，不宜采用插接的方式分接電源，應采 用T接的形式將電源直接引入動力配電箱內，使系統連接更可靠。
在供電系統就地采用無功自動補償裝置進行無功功率補償， 可降低電網中的無功功率，提高功率因數，保證有功功率的充 分利用，提高系統的供電效率和電壓質量，減少線路損耗，降 低配電線路成本、節約電能。
照明母線槽供電方案
1.適用范圍
此方案適用于大型工廠、商場、超市、會展中心、機場港口、 倉庫等各種場所的照明供電。
2.系統特點
母線槽上配備專用固定卡件，可直接安裝日光燈、高壓汞燈、 節能燈及各種規格燈具。安裝快速、拆卸方便，不需另外增加 其他固定措施。
S型和Z型母線槽的組合使用，電流可在40A~530A之間 任意選擇，使系統的配置更靈活。
插接開關箱視安裝高度而定，可選用遙控操作開關，使操 作更加方便自如。
母線槽絕緣部件全部選用耐高溫阻燃材料，即使在發生短路 故障時，也不會因絕緣材料的燃燒而引發電氣火災。
如需調整安裝布局，只需拆開分支接頭，重新進行布置， 不影響其他部分供電，不造成設備損失浪費。
