大酒店母線槽供電方案
1.適用范圍
此方案適用于賓館酒店、大型會展中心的配電系統。
2.系統特點
為注重企業形象，酒店賓館對供電可靠性的要求越來越高。 對系統的各功能區域進行專項供電，則可提升供電系統的穩定 性和可靠性。本方案根據酒店賓館的特點，將餐飲、商業、客 房、應急、中央空調的供電系統分類供電，各供電系統互不干 擾，提高系統運行的穩定性。
因供電系統由多路母線干線組成，在每條干線參數變化較 大的部位設置母線槽監控裝置，確保供電系統正常運行。
YLPF-2母線槽智能監控保護儀設超溫報警和極限報警 兩大功能。當系統運行中超過母線槽的允許溫升時，發出母線 槽故障信號，如故障沒能及時有效地得到排除，控制儀將再次 發出危險信號，切斷系統總電源，確保供電系統安全。
要保證系統的穩定和運行的安全，母線槽的外殼防護等級 是不可忽視的重點。根據使用環境的不同要求來選擇母線槽的 外殼防護等級可達到事半功倍的效果。對于地下室水平段因潮 濕、消防用水、建筑物質量引起滲漏等，水平段選用IP66的母 線槽可保證母線槽的安全運行。垂直部分因功能單一，其防護 性能遠遠超過水平部分，可適當降低防護等級也能滿足供電要求。
大型商場超市供電方案
1.適用范圍
本設計方案適用于大型商場、超市、百貨公司 的動力、照明用電。系統具有分接方便，安全可靠 等優點。
2.系統特點
在母線槽上設置YLPF-2母線槽智能監測保護 控制儀，實時監控母線槽的運行狀況，確保母線槽 的安全運行。
有了母線槽監測保護儀的監控和保護，系統可 大量采用變?nèi)莘桨?，使母線槽運行更經濟合理。
系統將空調、動力、插座及電梯用電與照明系統 用電按功能區別分開供電，提高供電的穩定性。
母線槽上的多路插接口設置，使取用電源及調整 商場布置變得更輕松。
遙控功能的實現，你只需在集中控制室便可操控 場內的所有照明及用電情況，并可根據需要及時調 整場內照明亮度，使能源利用更趨合理。

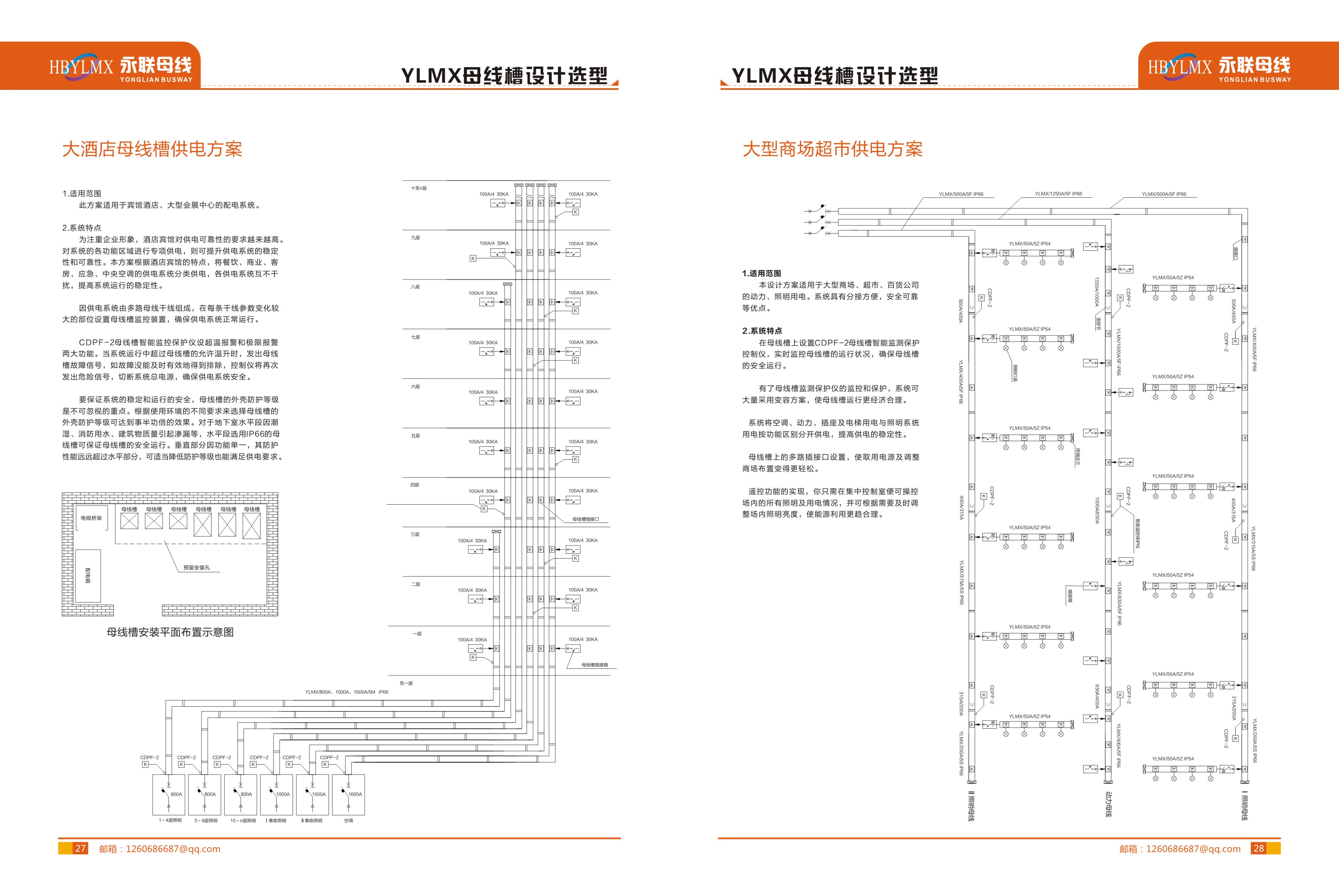

查看圖紙
